佰馬工業物聯網網關“配置軟件”中，變量的數據類型與一般程序設計語言中的變量比較類似，主要有短整型、有符號短整型、長整形、有符號長整型、單精度實型變量、雙精度實型變量、字符串型變量等。具休介紹如下：

●短整型

類似一般程序設計語言中的無符號短整數型變量，用于表示無符號的短整型數據，取值范圍0～65535。

●有符號短整型

類似一般程序設計語言中的有符號短整數型變量，用于表示帶符號的短整型數據，取值范圍-32768~32767。

●長整型

類似一般程序設計語言中的無符號長整數型變量，用于表示無符號的長整型數據，取值范圍0～2^64。

●有符號長整型

類似一般程序設計語言中的有符號長整數型變量，用于表示帶符號的長整型數據，取值范圍-2147483648～2147483647。

●單精度實型變量

類似一般程序設計語言中的浮點型變量，用于表示浮點（float）型數據，取值范圍±3.40282 * E+38，有效值7位。

●雙精度實型變量

類似一般程序設計語言中的浮點型變量，用于表示浮點（float）型數據，取值范圍±1.7E*E+308，有效值15位。

●字符串型變量

類似一般程序設計語言中的字符串變量，可用于記錄一些有特定含義的字符串，如名稱，密碼等，該類型變量可以進行比較運算和賦值運算。

●布爾型變量

類似一般程序設計語言中的布爾（BOOL）變量，只有0，1兩種取值，用于表示一些開關量。

變量定義

選擇相應的設備，然后右鍵點擊右側的變量顯示區，出現如下子菜單。

有兩種定義變量的方式，如果變量寄存器地址是分散的，不連續的，可以點擊“新建變量”來創建單個變量，如果變量寄存器地址是連續的，可以點擊“批量增加”來創建多個變量。

變量作為一個對象，其屬性分為基本屬性、存盤屬性、報警屬性、量程變換，如下所示。

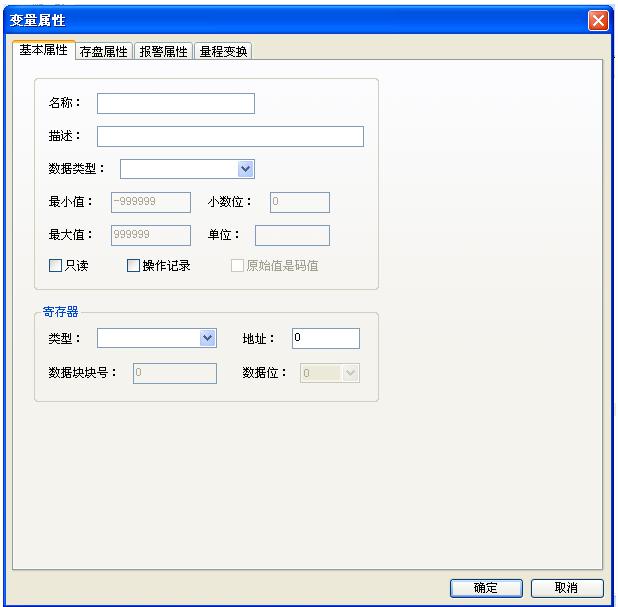

基本屬性有名稱、描述、寄存器類型、寄存器地址、數據類型、最小值、最大值、小數位數、讀寫屬性等。

名稱：變量在整個數據庫中的唯一標志，不可重復。只能以字母開頭。

描述：對變量名稱的中文注釋。

數據類型：變量對應的數據格式。

最小值：變量的最小值。

最大值：變量的最大值。

小數位數：變量值的小數有效位數。

讀寫屬性：變量是否只讀。

操作記錄：操作時是否記錄。

原始值是碼值：僅在浮點型有效，指整型數轉換為浮點，如選擇為單精度浮點型，則表示將寄存器讀取的短整型值根據量程和最大最小值轉換為單精度浮點。

寄存器類型：不同的通訊規約，寄存器類型不一樣，代表讀取PLC的數據類型。

寄存器地址：變量對應的PLC中地址。

數據塊塊號：數據塊所在的塊號。

數據位：數據位數。

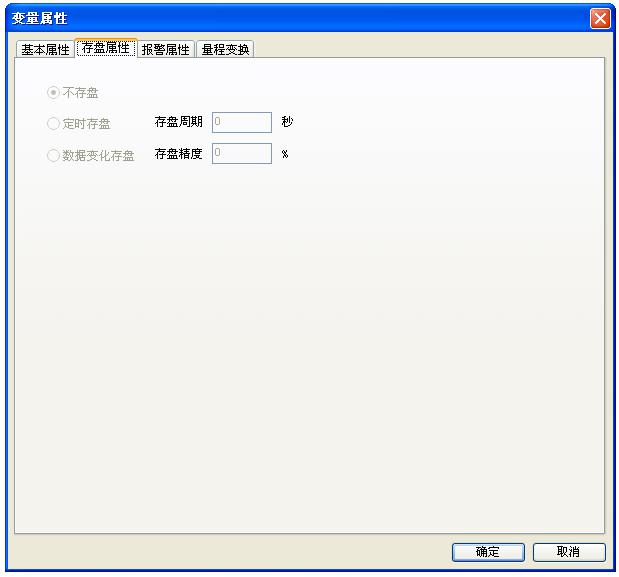

存盤屬性有不存盤、定時存盤、存盤周期、數據變化存盤、存盤精度等。主要針對于模擬量輸入信號。

不存盤：不保存歷史數據。

定時存盤：按照規定的間隔時間存盤。

數據變化存盤：根據設定的精度，達到一定的變化后存盤。

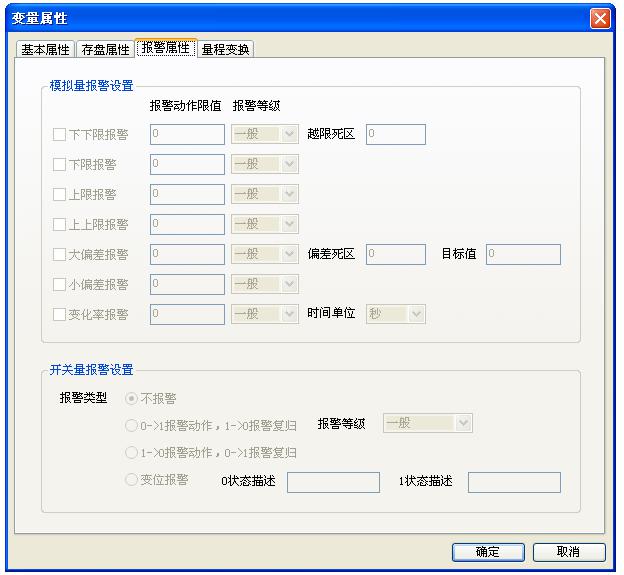

報警屬性有模擬量報警設置和開關量報警設置。

報警等級有一般、嚴重、緊急三種。

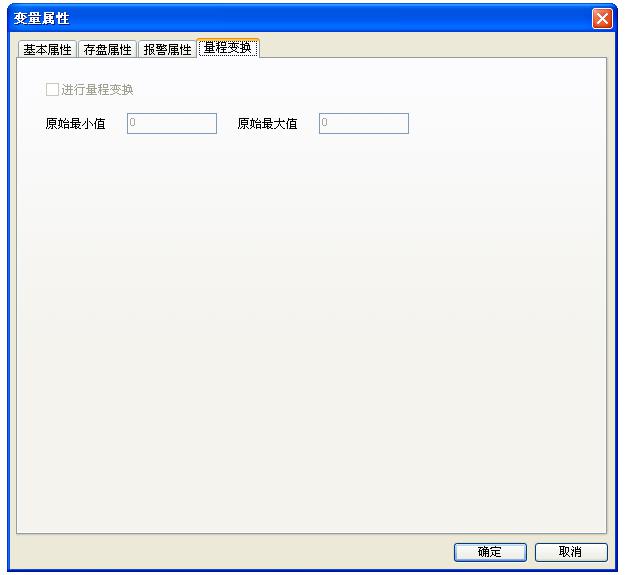

量程變換屬性有進行量程變化、原始最小值、原始最大值等。

主要參數說明如下：

量程變換：針對模擬量信號進行線性變換用。

原始最小值：PLC采集到的信號最小值。

原始最大值：PLC采集到的信號最大值。

根據變量的實際情況，選擇或者輸入對應的屬性，完成后點擊“確認”即可完成變量定義。

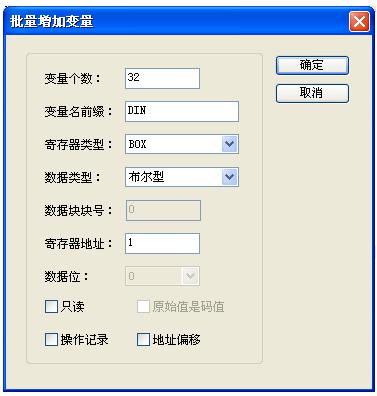

如果批量增加，如下圖操作。
