工程管理器是佰馬工業物聯網網關配置軟件的一個重要組成部分，它將數據庫、腳本、配置等工程元素集中管理，工程人員可以一目了然地查看工程的各個組成部分。工程瀏覽器簡便易學，操作界面和Windows中的資源管理器非常類似，為工程的管理提供了方便高效的手段。

工程管理器概述

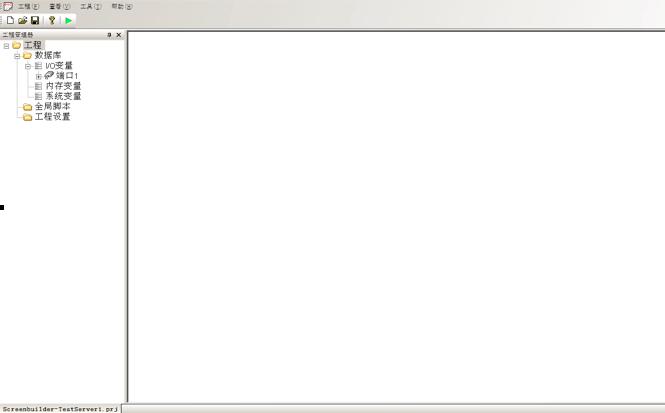

工程管理器的結構如圖所示。工程瀏覽器左側為類似于資源管理器的樹狀結構圖，主要展示工程的各個組成部分。主要包括“數據庫”，“配方管理”，“全局腳本”，“工程設置”等部分。

工程菜單

主要有“新建工程”、“打開工程”、“保存工程”、“另存為”等菜單項，實現工程的新建、打開、保存和另存。

工具菜單

“下載工程”用于下載工程到嵌入式設備中。

“上載工程”用于從嵌入式設備中上載工程到PC。

“對時”用于將PC時間發布到嵌入式設備中。

“重啟”用于在PC上重新啟動嵌入式設備。

“工程設置”用來設置從站屬性、嵌入式設備的IP地址等。

“工程加密”用來設置工程密碼，設置密碼后，打開工程需要密碼。

“工程檢查”用于檢查工程是否存在錯誤。

“PLC遠程下載串口”用于互聯網遠程下載串口PLC程序。

“PLC遠程下載以太網(TCP)”用于互聯網遠程下載以太網PLC程序。

“PLC局域網下載串口”用于互聯網局域網下載串口PLC程序。

 幫助菜單

“用戶手冊”，用戶手冊。

“VBScript手冊”，VBScript語言中文幫助。

“關于”，配置軟件相關信息。

 構造數據庫

數據庫是工業物聯網網關“配置軟件”最核心的部分。以實時數據庫為中介環節，數據庫是聯系上位機和下位機的橋梁。

配置軟件中數據庫從設備入手，在每個設備下定義相關的變量，與傳統組態軟件建立設備后，變量在一張數據表中相比，更加直觀，查找變量更加方便。

在配置軟件中，“數據庫”擁有“I/O變量”，“I/O變量”擁有“端口”，“端口”擁有“設備”，“設備”擁有“變量”。
