佰馬科技5G/4G邊緣網關盒子用于智慧工廠升級改造，建設設備遠程監測系統、能耗在線監測系統、環保實時監測系統等，使智慧工廠的設備、能耗和環保進行云平臺數字可視化，一方面可以實時獲取工廠內的每個設備的運行狀態、能耗使用情況、工廠環境的實時狀況等， 另一方面可以減少人為管理的力度，有效提高監控的效率。

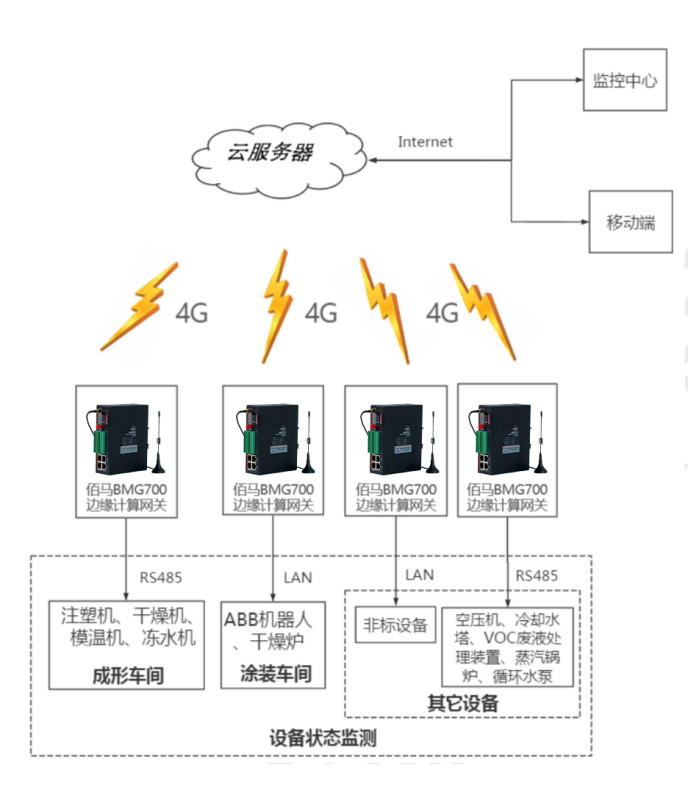

一、智慧工廠的設備狀態監測子系統

1)成形車間設備(注塑機、干燥機、模溫機、凍水機等設備遠程監測)現場采用工控板控制，采用佰馬BMG700系列5G/4G邊緣網關盒子，設備通過網關的RS485 與設備工控板對接，采集設備數據，并通過 5G或4G 上傳至服務器。注塑機采集參數為溫度、壓力、座臺&頂針&注射&合模位置。干燥機、模溫機、凍水機采集參數為溫度。最終需要甲方提供設備數據傳輸協議。

2)涂裝車間設備(ABB 機器人、干燥爐遠程監測)和其它非標設備，設備現場采用的是 PLC 控制，采用佰馬BMG700系列5G/4G邊緣網關盒子通過 LAN 口與設備 PLC 對接，采集設備數據，并通過 5G或4G 上傳至服務器。

3)其它設備(如:空壓機、冷卻水塔、VOC 廢液處理裝置、蒸汽鍋爐、循環水泵等遠程監測) 現場采用工控板控制，采用佰馬BMG700系列5G/4G邊緣網關盒子通過 RS485 與設備工控板對接，采集設備數據，并通過 5G或4G 上傳至服務器。

二、智慧工廠的設備能耗數據監測子系統

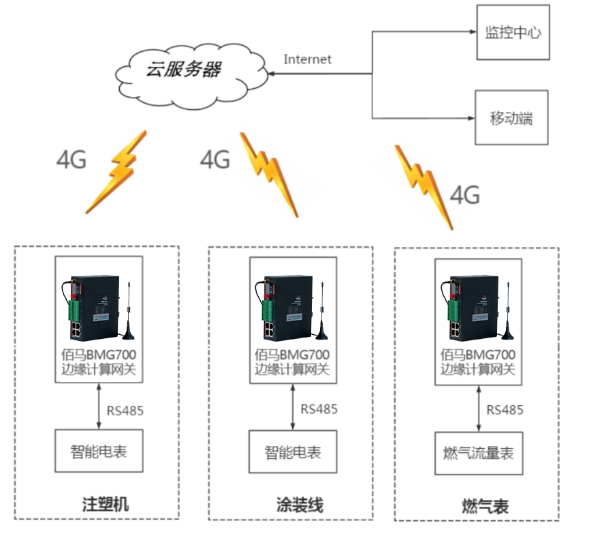

1)注塑機能耗監測(總電量)，涂裝線能耗采集(總電量),采用佰馬BMG800系列5G/4G智能網關盒子設備通過 RS485 與設備上安裝的智能電表對接，采集設備能耗數據，并通過 5G或4G 上傳至服務器。

2)燃?xì)饬髁勘砟芎谋O(jiān)測(燃?xì)饪偭髁?，采用佰馬BMG700系列5G/4G智能網關盒子設備通過 RS485 與燃?xì)饬髁勘韺?duì)接，采集總流量數據，并通過 5G或4G 上傳至服務器。

三、智慧工廠的環境監測子系統

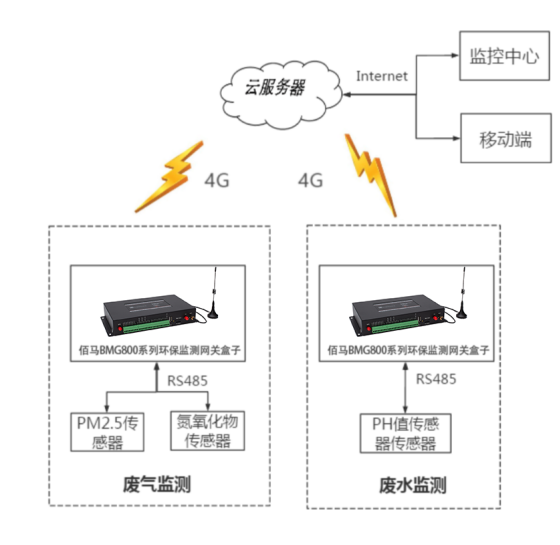

1)廢氣在線監測，現場采用 PM2.5 傳感器和氮氧化物傳感器采集環境粉塵濃度和氮氧化物濃度，采用兼容環保212協議或JSON協議的智能網關，如佰馬BMG800系列5G/4G智能網關盒子，網關設備與傳感器通過 RS485 接口連接，實現數據采集，并通過 5G或4G 上傳至服務器。

2)廢水在線監測，現場采用 PH 值傳感器采集廢水 PH 濃度，采用兼容環保212協議或JSON協議的智能網關，如佰馬BMG800系列5G/4G智能網關盒子，網關盒子設備與傳感器通過 RS485 接口連接，實現數據采集，并通過 5G或4G 上傳至服務器。

四、智慧工廠平臺功能

智慧工廠平臺總共包含三大功能，包括:其中設備和能耗的數據主要來源 PLC 采 集，環保來源傳感器采集到的數據，所以對應的數據傳輸智能網關也是不一樣，分別有 PLC 型號和傳感器型號兩種。環保這部分主要使用兼容環保212協議或JSON協議的智能網關，如佰馬BMG800系列；設備和能耗主要采用 MQTT 模式的智能網關，如佰馬BMG700系列。平臺收到兩種網關上報的數據后，經過解析處理后入庫，平臺可以添加算法腳本。

數據看板主要是展示在大屏幕上面的頁面，此頁面的內容可以根據用戶的需求做定制化處 理，主要是展示項目的總覽信息、數據統計、報警的異常信息、設備的統計信息等。
