1. 城市供水管網監測需求背景

        城市供水管網，是最復雜的管道網絡之一，由于其深埋地下，導致其監管與維護非常困難。分布廣、數量大、復雜程度高的特點，導致城市供水管網的異常信息收集困難，故障問題解決困難，造成了大量的經濟損失。如何把城市供水管網生產監控、調度、數據分析模型和業務管理統一到一個綜合性的系統平臺，并把供水全過程生產運行數據（水量、水壓、水質、水源、水庫、水廠、泵站、水池等）采集存儲、運行情況可視化展示、調度分析決策過程透明化，成為政府主管部門關心的重點。

2. 佰馬供水管網監測方案

        佰馬的城市供水管網監測系統，依靠物聯網無線通信技術和傳感技術，實施對供水管道的無人化遠程實時監測，實時監測輸水管道、城市供水管道的壓力、流量等信息傳輸至上級管理部門；及時發現管網故障，提高維護效率、降低損失，保障輸水、供水質量，達到科學預警，降低成本。

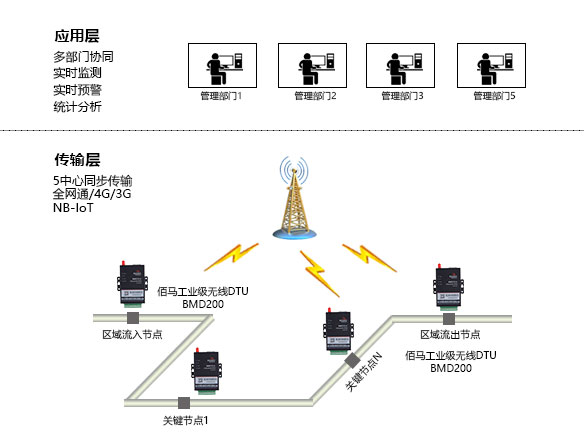

佰馬城市供水管網監測方案組網

        城市供水管網監測系統主要由以下部份組成：

        傳感器端：主要由壓力傳感器、流量計、流速計等組成，主要負責監測個供水節點的管網信息，包括壓力，流量，流速等。

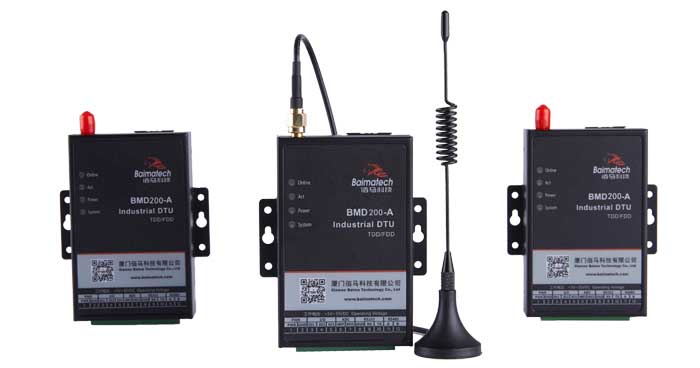

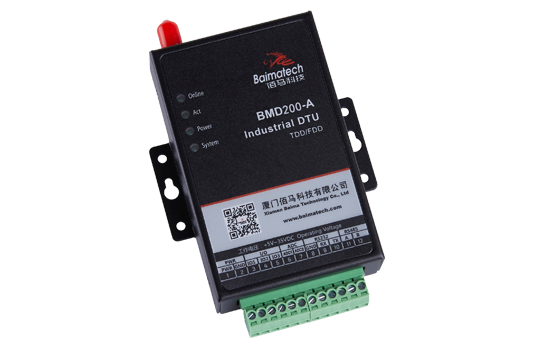

        數據傳輸端：主要使用佰馬公司的BMD200系列DTU，主要負責對接前端各種傳感器和系統平臺，提供無線數據傳輸通道。BMD200采用模塊一體化設計方案，按照工業級標準和工業用戶的需求涉及，具有組網靈活迅速、建設周期短、成本低等優勢。

        平臺端：主要是各種服務器、平臺軟件、數據庫等組成。主要負責數據的收集、處理、入庫，對整個系統的設備控制和運行管理。

3. 佰馬城市供水管網監測方案優勢

• 1.實時監測：DTU通過RS485線、IO口等接口與傳感器對接，實現對管道的全天候?qū)崟r監測，實時采集管道的各種實時運行參數并同步上傳至5個管理中心。

• 2.無線數據傳輸：采用佰馬無線數據傳輸終端BMD200撥號上網，并與服務器建立連接，實時將管道的運行參數發送到平臺。實現遠程無線數據傳輸，節省人力物力。

• 3.故障自動告警：DTU可實時采集管道的故障信息，并實時上報平臺，平臺可對數據進行處理分析，實現實時告警的目的，同時還可對故障進行預判，減少損失。

• 4.云平臺集中管理：通過佰馬的設備云管理平臺，實現對所有終端產品的集中、統一的監控管理和遠程運維。

• 5.佰馬BMD200 DTU，配備專用設備管理工具，對大量分布在各地的通信終端進行集中監測、配置、升級、診斷等，極大降低運營方、集成商、設備提供商等各方的維護成本，提高管理效率。

• 6.佰馬BMD200 DTU內置豐富的行業協議，（支持ModbusRTU協議、Modbus/TCP協議等）。

• 7.佰馬BMD200 DTU可據客戶項目需要定制開發私有協議，根據協議上傳數據，項目應用更便捷。

• 8.佰馬BMD200 DTU接口豐富，配置I/O、ADC（選配）、RS232、RS485等接口，方便前端聯接各種智能設備，采集模擬、數字或開關量數據
