智慧路燈桿能夠集中搭載不同功能的設備，實現“一桿多用”的效率。當前智慧路燈桿的設備應用支持包括智能照明、視頻監控、環境監測、廣播音柱、等在內的各種功能設備和監測設備。其中有些設備使用的是RS485通信接口，BMG8200智慧路燈桿網關就專門設計帶有兩個485接口，同時兩個接口還是航空防水接頭，并且支持12V供電輸出。

智慧路燈桿的核心設備是智能網關，不同的設備在接入智慧路燈桿網關后，才能方便實現集中管理、監測和控制。因此，網關就需要設計搭載滿足不同設備對接的通信接口和供電接口。

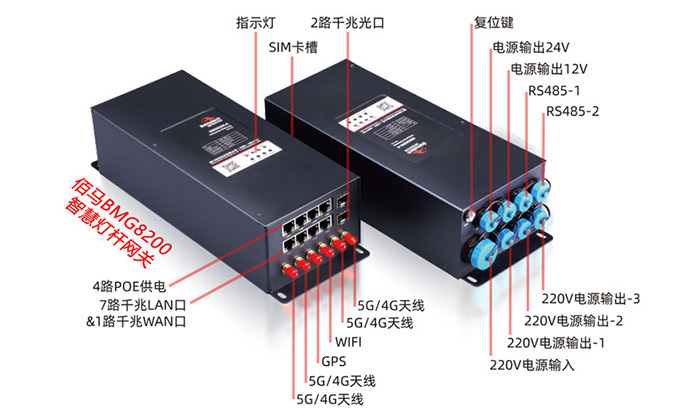

以BMG8200 智能網關為例：它設計有8路網口，其中4路支持POE供電，分為7路千兆LAN口和1路千兆WAN口。還有2路千兆光口、2路RS485串口、24V和12V電源輸出接口各一路，也包括1路220V電源輸入和3路220V電源輸出。網關整體具備集中通信、集中供電、高速數據傳輸?shù)膹?qiáng)大能力。

下面看一下兩個RS-485接口的定義，一些RS-485設計有4個接線口，而485正常是兩條接線A和B.

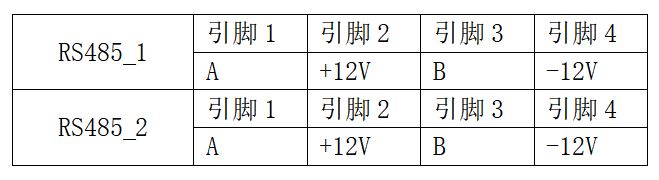

網關RS-485串口定義：

現有RS-485接口定義其實基本都可以接線，不過因?yàn)榕浞浪€材和輸出電壓，所以線材也會區分多條，這時候就需要對接配置防水線材進行定義。

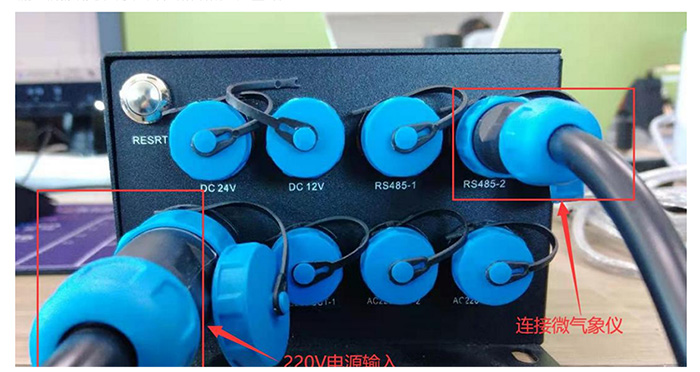

網關 RS-485 口接線定義：

引腳 1------黃綠線-----RS485A

引腳 2------棕（紅）色線-----電源+

引腳 3------黑色線-----電源-

引腳 4------藍（綠）色線-----RS485B
