簡析modbus通信協議在不同工業領域的應用和優勢

  • 時間 :2025-04-30
  • 作者 :佰馬科技網絡綜合
  • 瀏覽數 :5606

Modbus通信協議自1979年由Modicon公司開發以來,憑借其開放性、簡單性和可靠性,已成為全球工業自動化領域應用最廣泛的通信協議之一。本篇就結合一些典型場景中的Modbus采集通信應用,分析其技術優勢。


一、Modbus通信協議典型行業應用場景


1. 制造業自動化:例如在汽車裝配線中,支持Modbus RTU協議的工業智能網關,可連接PLC控制器與伺服電機、光電傳感器等設備,實現機械臂運動軌跡的實時調整。通過Modbus每秒采集上百個I/O點數據,以確保焊接機器人高定位精度。




2. 智能電網系統:針對電網的換流站項目,可采用Modbus TCP協議構建分層監控體系,通過光纖/RS485網絡連接智能電表、繼電保護裝置等設備,實現實時高精度數據采樣,配合IEC 61850規約轉換工業網關,完成與上層調度系統的數據對接,極大減少人工抄表、巡管成本。


3. 智慧水務管理:某城市水廠改造工程中,Modbus RTU可通過RS-485總線連接分布式水泵站,綜合采集泵站和管網的流量、流速、水質、能耗、狀態等數據,實現管網壓力動態平衡控制。


4. 油氣田監測:油田井口的RTU裝置通過Modbus協議傳輸壓力、流量數據至SCADA系統,依托工業級RTU的環境耐受性特裝,可在戈壁晝夜溫差60℃工況下保障數據采集完整率。




二、Modbus協議核心競爭優勢分析


1. 協議棧輕量化:標準Modbus幀結構僅包含7字節頭部(地址碼+功能碼+數據區+校驗碼),相較PROFINET等協議減少60%的數據封裝開銷。在波特率9.6kbps的RS-485網絡中,單次查詢響應時間可控制在20ms以內。

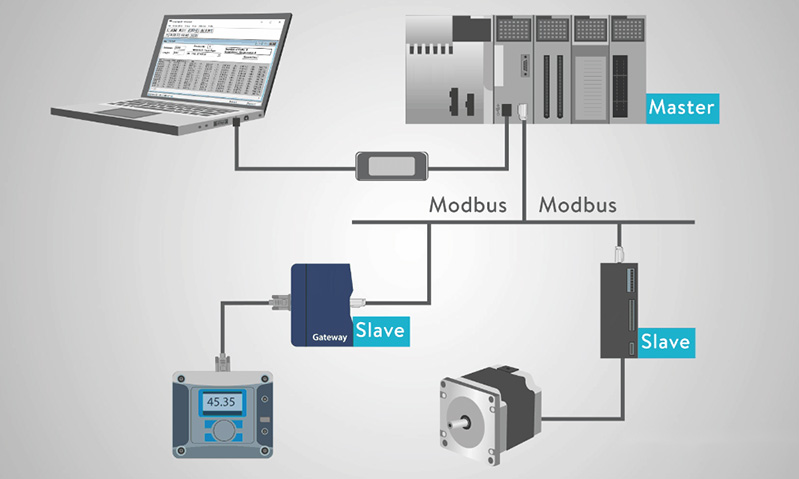

2. 拓?fù)潇`活性:Modbus支持總線型(RS-485)、星型(TCP/IP)、混合型等多種網絡拓?fù)?。?yīng)用場景更加靈活,同時還節省布線施工成本。


3. 跨平臺兼容性:Modbus提供標準功能碼映射表,支持與OPC UA、MQTT等新型協議的轉換。在提高平臺和系統兼容的同時,也減少信息化升級的成本。


4. 容錯機制完善:Modbus采用奇偶校驗、LRC/CRC冗余校驗、異常應答碼(0x80+原功能碼)三級容錯設計,在強電磁干擾環境中仍能保持低誤碼率低,從而有效減少故障維護投入。


5. 全生命周期成本優勢:開源協議棧降低開發成本,標準庫支持超過200種控制器。Modbus方案比Profibus方案節約多種授權費用,調試周期更短。




隨著工業4.0推進,Modbus協議憑借其工程實用性與技術延展性,在工業通信領域持續發揮不可替代的作用,未來仍將是OT/IT融合的重要技術紐帶。
