工業數采網關廣泛應用于智能制造、環保監測等領域。在智能制造中，工業數采網關通過Modbus采集PLC、傳感器等設備運行數據，用于生產狀態監控與優化；在環保領域，Modbus結合HJ212協議對接水質、氣體等監測設備，實時上傳污染物數據至監管平臺，滿足環保合規要求。

基于工業數采網關的modbus數據采集+HJ212轉發方案，適用于包括發電廠、污水處理、石油化工、冶金等高自動化且需環保監管的場景，極大提高工業設備數據與環保數據的統一采集、標準化處理及跨平臺傳輸。佰馬科技提供型號豐富、性能強大的工業數采網關設備，支持modbus、HJ212協議兼容對接，助力企業客戶快速部署工業物聯網絡。本篇就為大家詳解佰馬工業數采網關如何通過配置modbus協議以及HJ212協議實現數據采集及轉發。

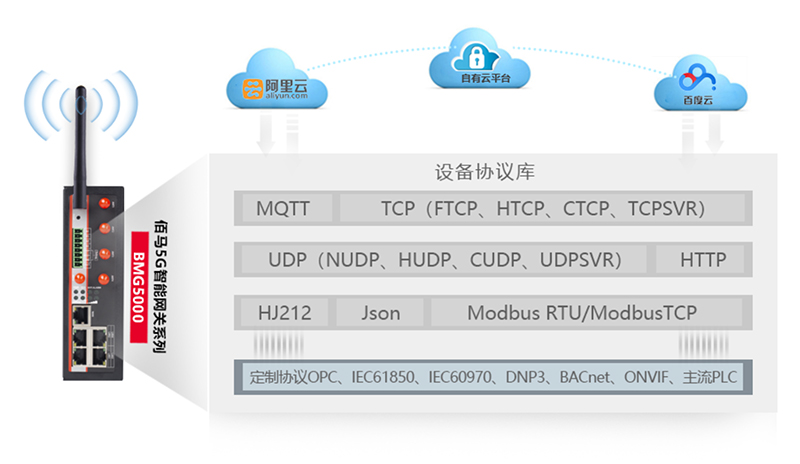

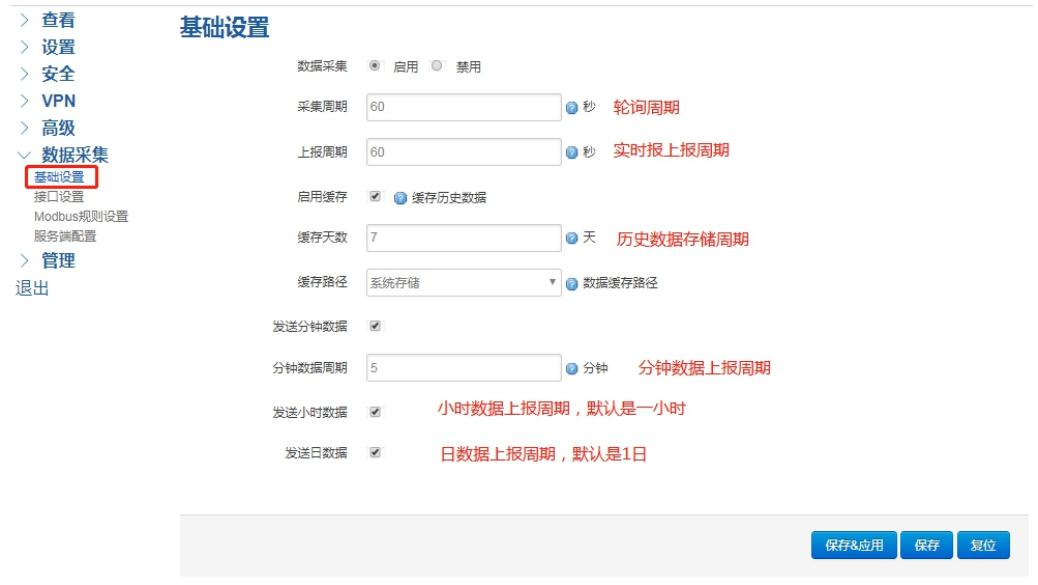

一、 工業數采網關基礎設置

采集周期：設備多久輪詢一次

上報周期：對采集后的數據，多久上報一次給中心端

啟用緩存：離線數據可以本地緩存，在線后續傳

分鐘數據、小時數據、 日數據：環保 212 協議對應的分鐘報、小時報、 日報上報周期

二、網關modbus接口設置

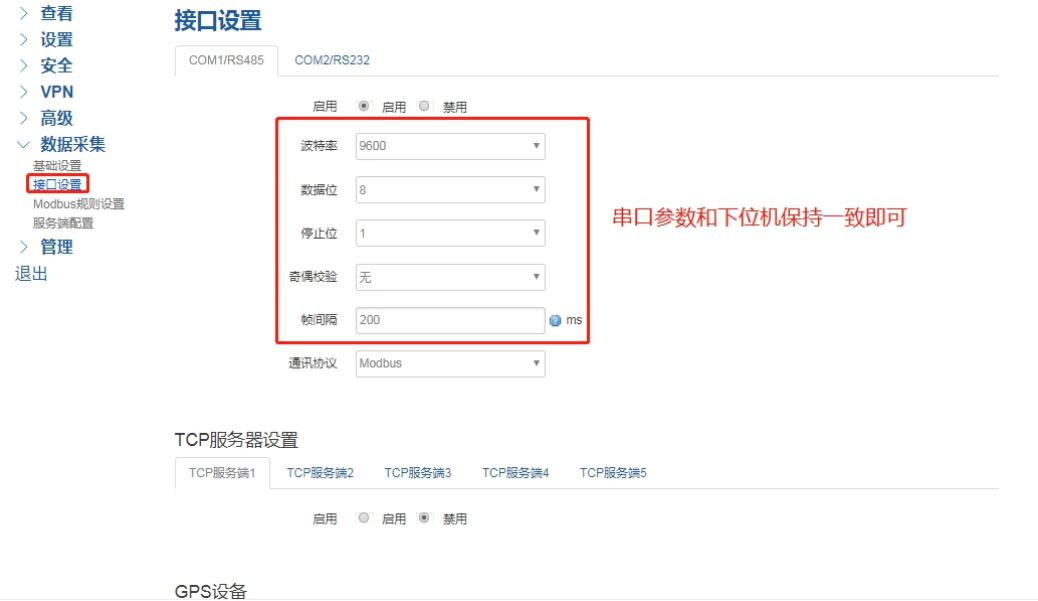

2.1 、串口包含 RS485 和 RS232 ，默認支持 ModbusRTU 協議采集

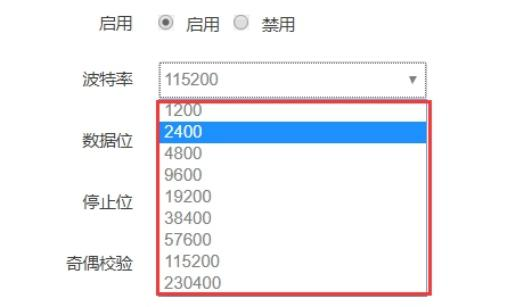

波特率：需要和下位機保持一致，默認是9600， 目前支持的波特率有：

數據位：數據位有 8 位，7 位兩個選擇，默認是 8 位。

停止位：停止位有 2 位，1 位兩個選擇，默認是 1 位。

校驗位：校驗有無校驗，奇校驗，偶校驗，默認是無校驗。

幀間隔：根據波特率設置合適的幀間隔，9600 建議幀間隔為 200。

通訊協議：串口數據的傳輸協議， 目前支持 ModbusRTU 協議采集 、透傳。

注：透傳協議下，服務端封裝類型也要選擇透傳，透傳功能才能正常使用

上報中心：透傳時選擇對應的上報中心編號，網關默認可以配置 5 個中心。

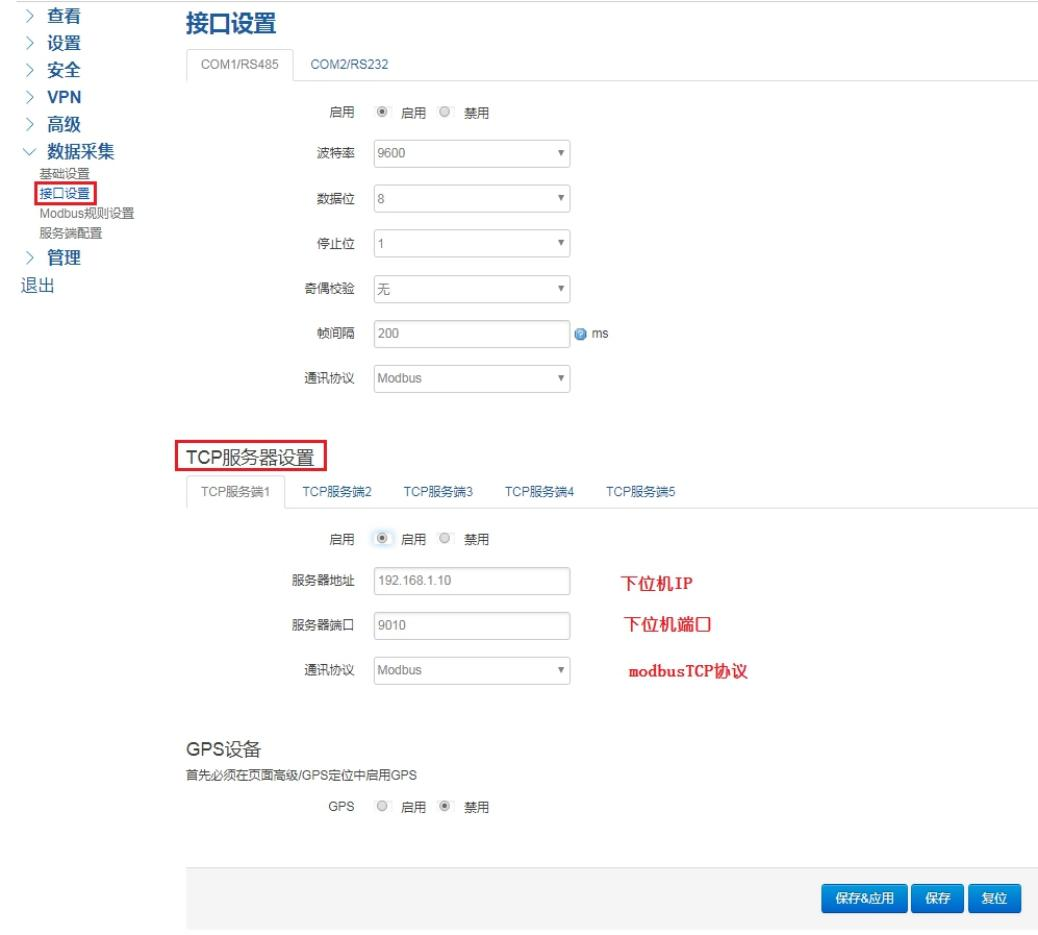

2.2 、 TCP 服務器設置

服務器地址：ModbusTCP 服務端的 ip 地址

服務器端口：ModbusTCP 服務端的端口

此功能是接網口的下位機設備，下位機作為 tcp 服務端， 網關作為 tcp 客戶端通過 modbusTCP 協議去采集數據

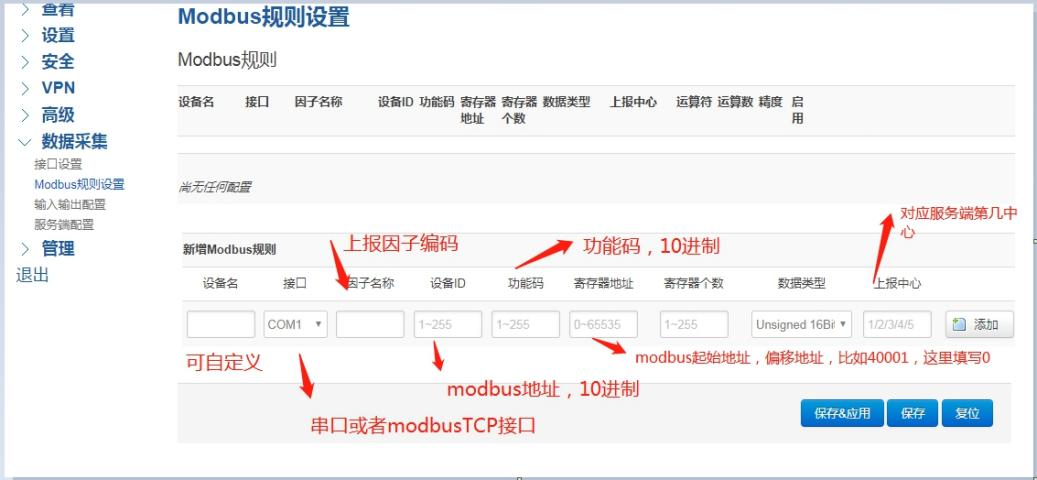

三、 modbus采集規則設置

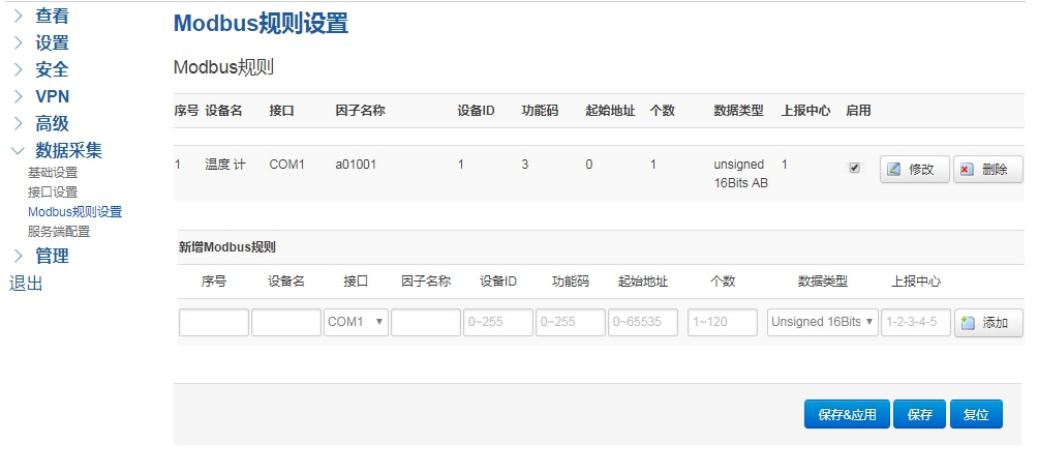

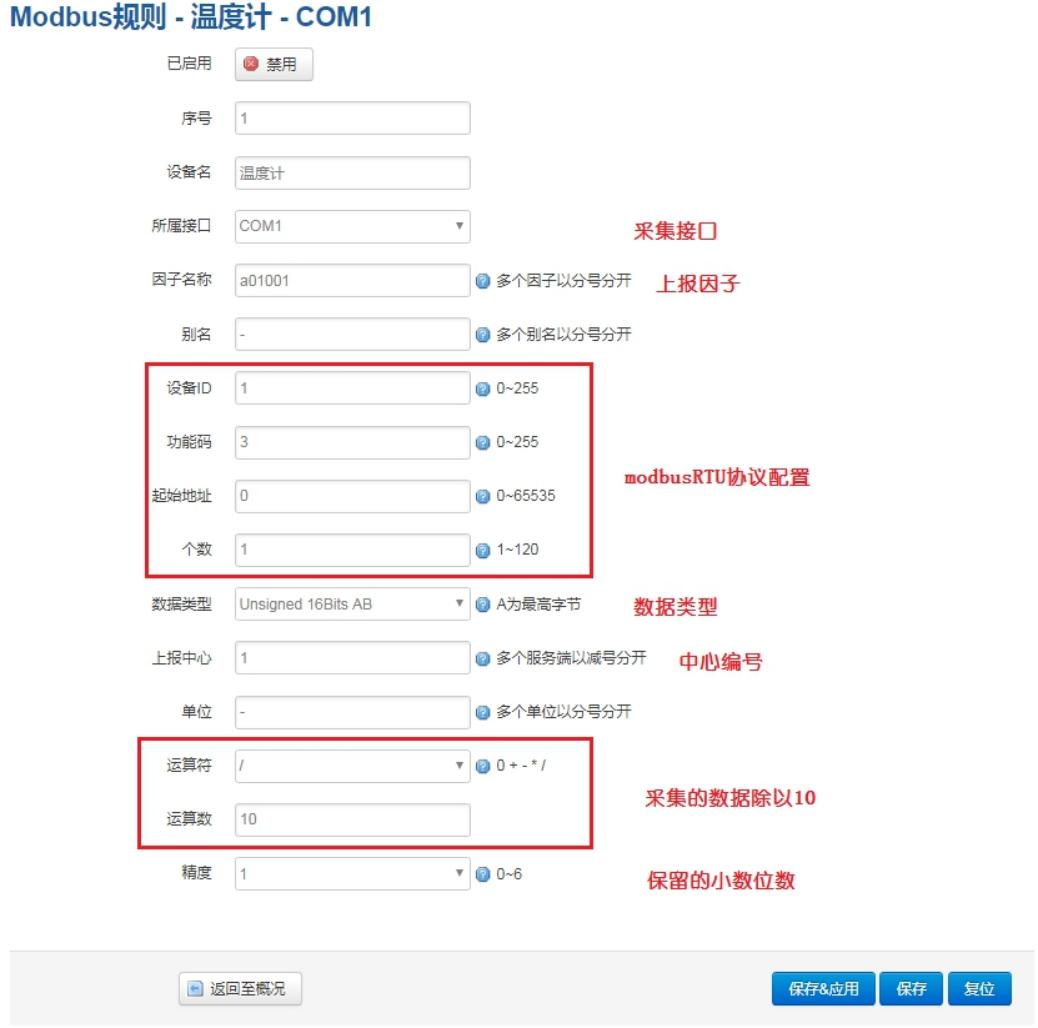

假設我們要通過 010300000001840A  讀取溫度計的40001 寄存器數據，然后將數據除以 10 ，保留一位小數位，按照a01001 因子編碼上報給第一個中心，則先按照以下配置添加一 條規則

1、序號：采集規則編號

2、設備名：可填寫采集的設備的名稱，可以用來備注，中文在前字母數字在后，否則 有可能出現亂碼（一般只用字母數字組合命名）。

3、所屬接口：對應的采集的接口設置，選擇已開啟的接口，未開啟的接口不會顯示。

4、因子名稱：命名采集上報的數據名稱，參考環保協議編碼或者自定義編碼，如： a01001，如果一條規則采集多個因子（不超過 60 個），用英文分號隔開。

5、別名：根據需求。

6、設備 ID：Modbus 設備 ID，0-255（10 進制）。

7、功能碼：一般為 03 功能碼，讀取寄存器數據，1-255（10 進制）。

8、起始地址：寄存器起始地址，這里用的是偏移地址，40001對應的是0，默認可配 置范圍是 0-65535（10 進制）。

9、個數：寄存器數據個數，16 位的占用一個寄存器，32 位或者 float類型的占用 2 個 寄存器，可配置范圍是 0-120（10 進制）

配置多個寄存器個數：注：可配置多個因子，但是因子數量要和寄存器個數以及數據 類型對應，否則不生效。

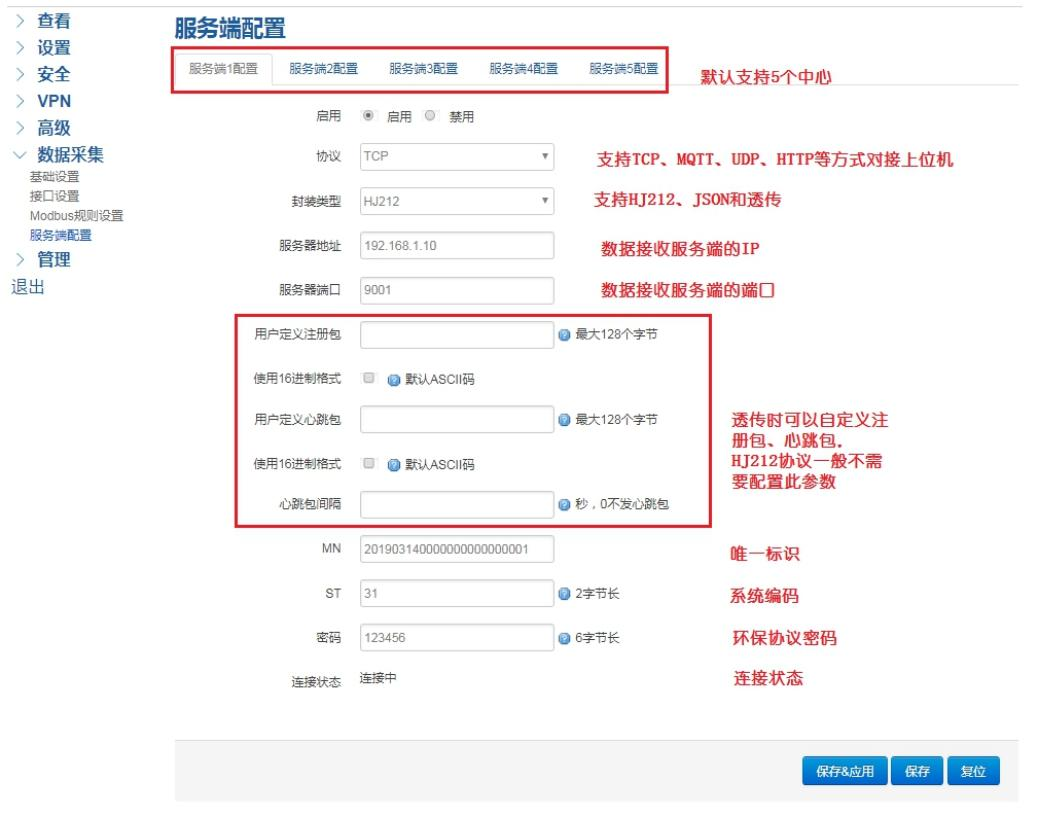

四、服務端配置

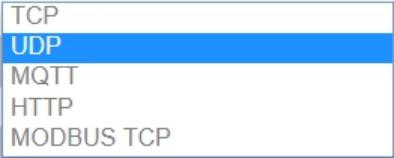

協議：當前可選擇協議如下

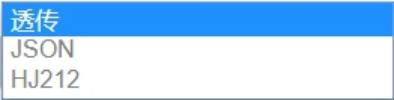

封裝類型：當前封裝類型如下

備注：HJ212 協議 2017 版
