佰馬工業物聯網網關，廣泛應用在各種工業物聯網行業，兼容豐富的國際/行業標準工業通信協議，包括：MQTT、OPC、Modbus、IEC60870-101/102/103/104、DNP3、DLT645、BACnet、jsons等，并且可不斷擴充的協議庫，可使更多的設備輕松接入、上云。本篇就為大家介紹一下佰馬工業物聯網網關如何通過MQTT對接阿里云。

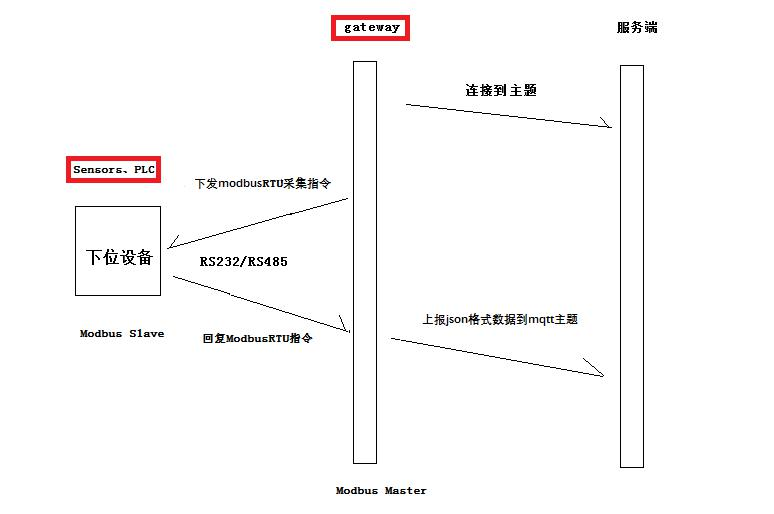

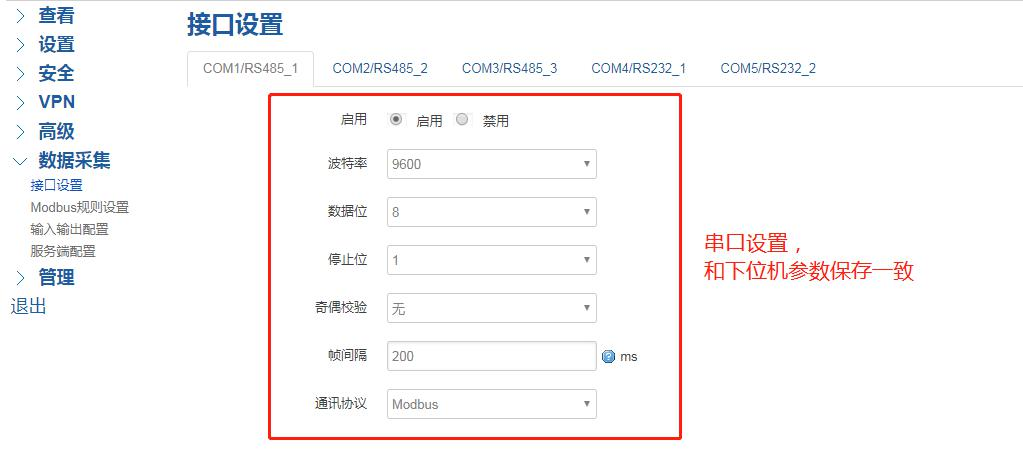

一、串口設置

1、串口包含 RS485 和 RS232，默認支持 modbusRTU 協議采集

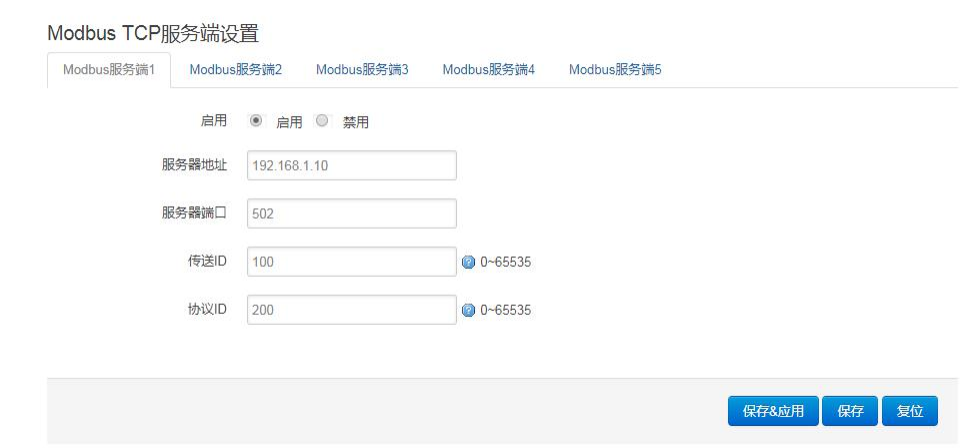

2、網口 modbusTCP，網關默認支持 TCP 客戶端，連接到下位設備，其中傳送 id 和協議 id 是 modbusTCP 協議頭中的部分參數，可以自定義

二、采集規則

1、

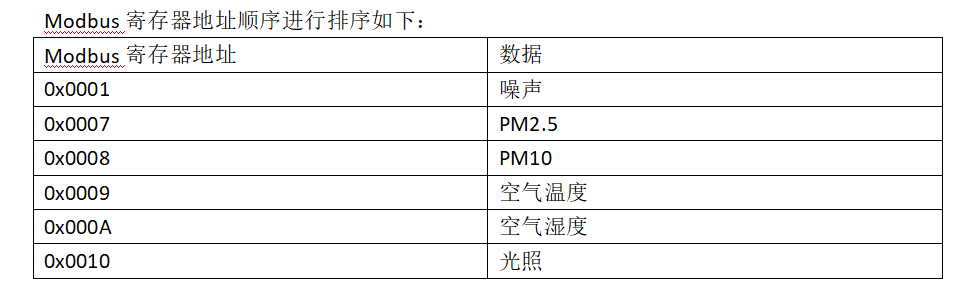

注：此處modbus規則中的設備ID和功能碼對應下位機中的modbus協議編碼。此處例氣象儀設備：通過串口服務器測得氣象儀的modbus規則為：02 03 00 09 00 05 55 F8，則設備ID為02，功能碼為03 寄存器地址如下：（要轉換成10進制形式）

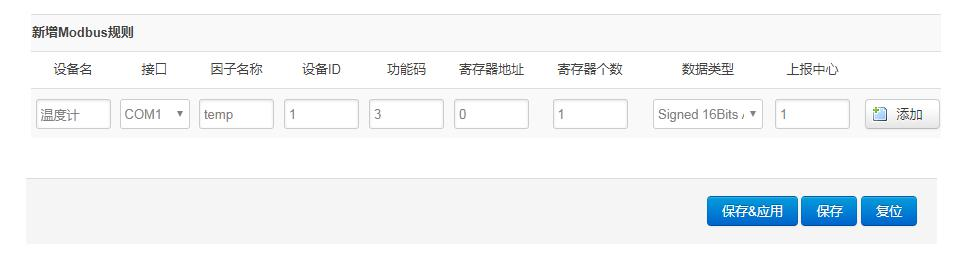

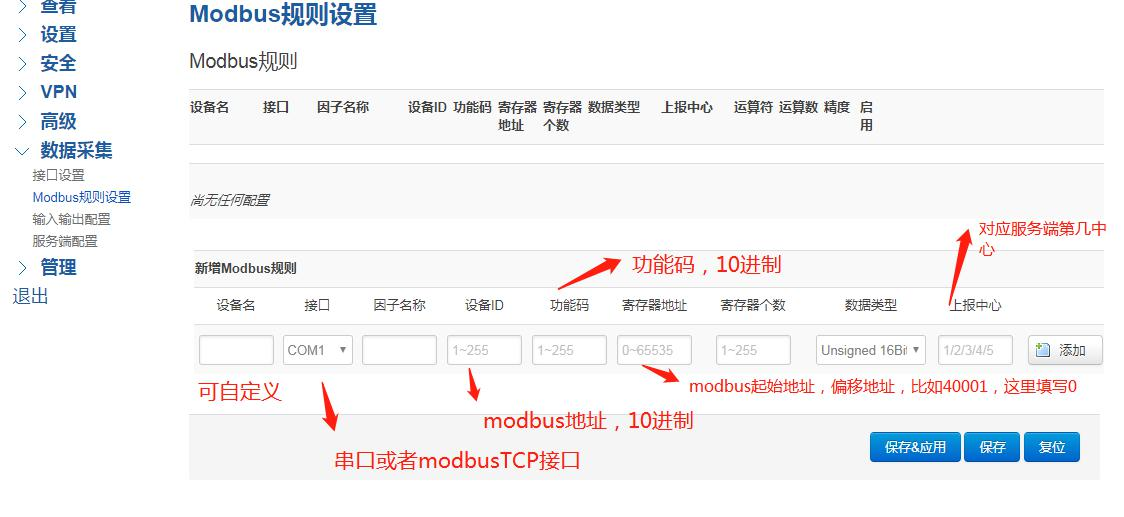

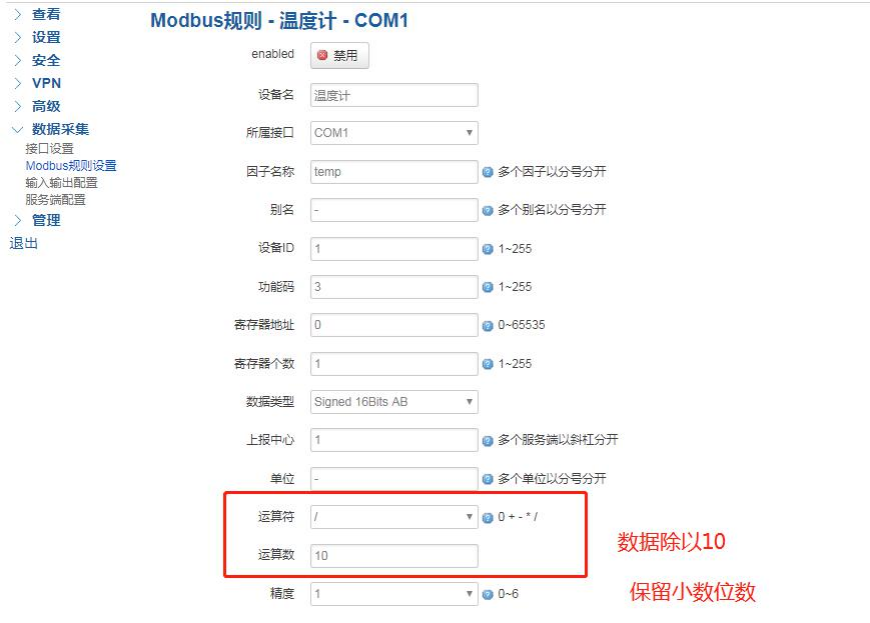

2、配置添加規則

PM2.5和PM10能直接轉化10進制的形式，溫度轉化10進制形式的表達式：（X/100）-40

濕度轉化10進制形式：X/100

(采集規則里面的【因子名稱】要和阿里云【標識符】保持一致，數據精度也要一致)

三、服務器配置

1、支持 TCP、UDP 客戶連接中心

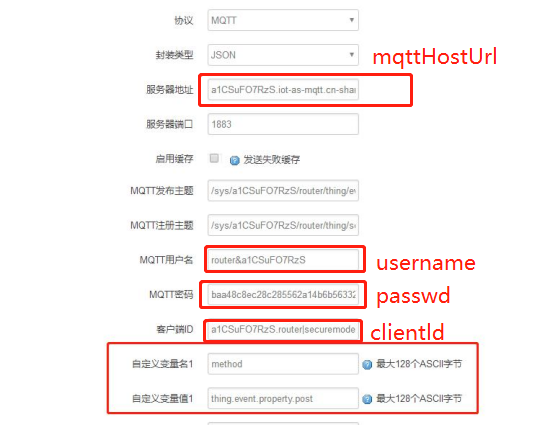

2、支持 mqtt 協議連接中心

如果對接阿里云IOT平臺，需要根據阿里云的三元組計算工具，生成用戶名、密碼、 clientid 參數，即設備的MQTT參數設置。

另外“自定義變量名 1”中輸入：method “資源變量 1 值”填寫： thing.event.property.post

四、阿里云創建（網關設備必須插卡或者連接外網）

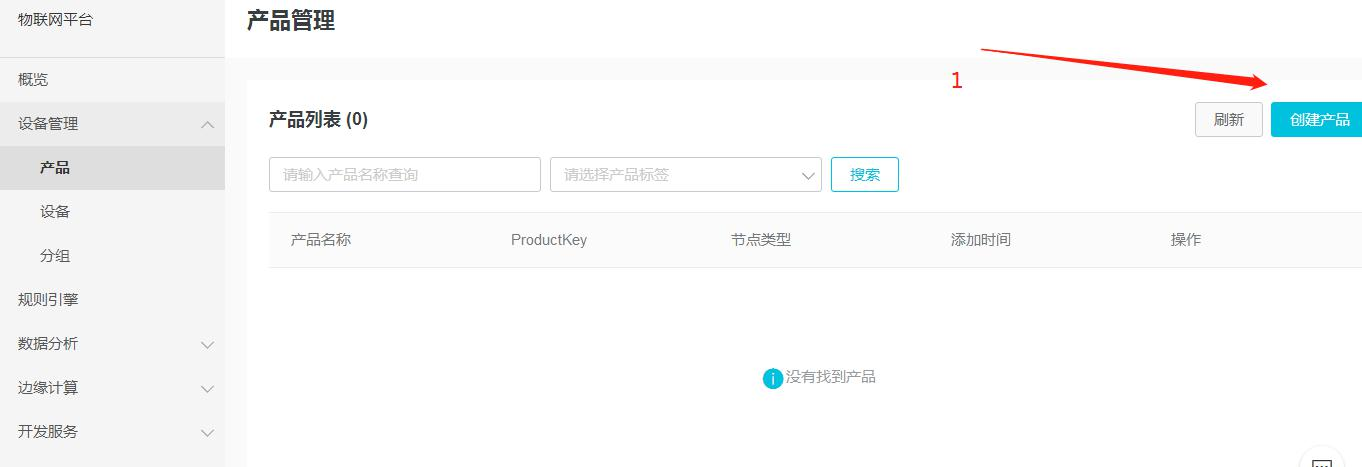

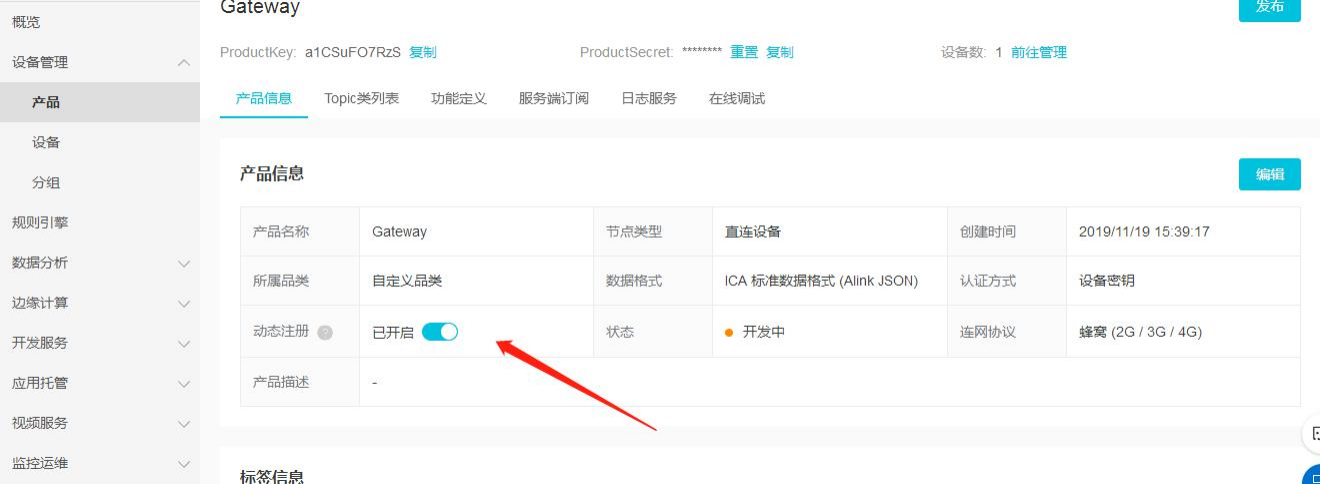

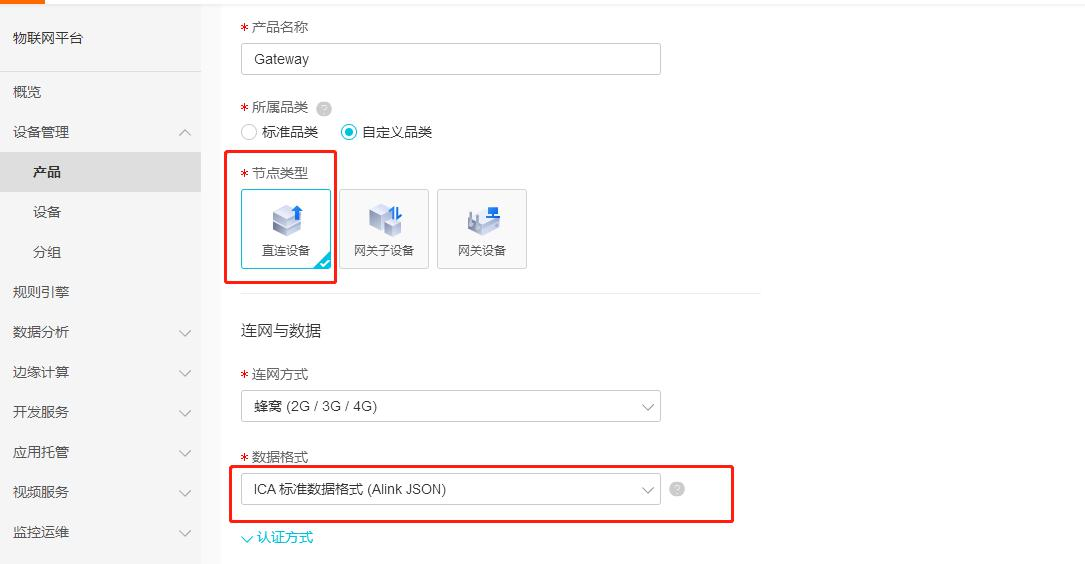

1、產品創建

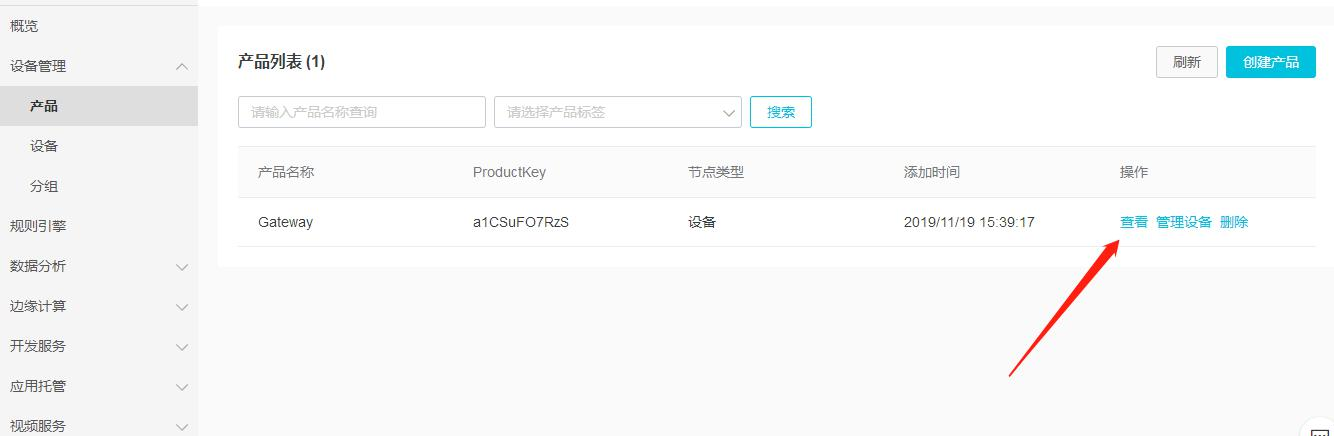

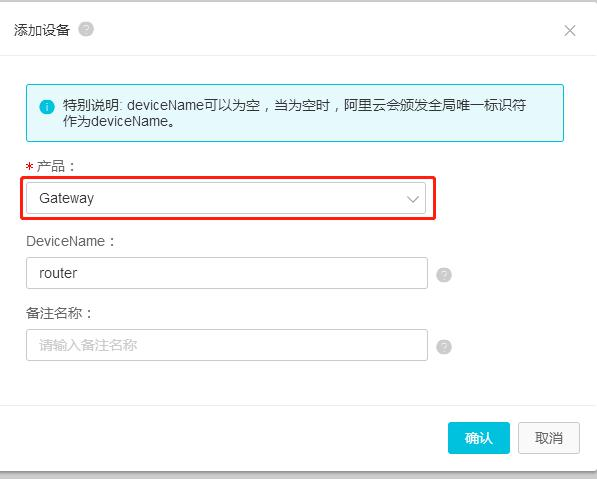

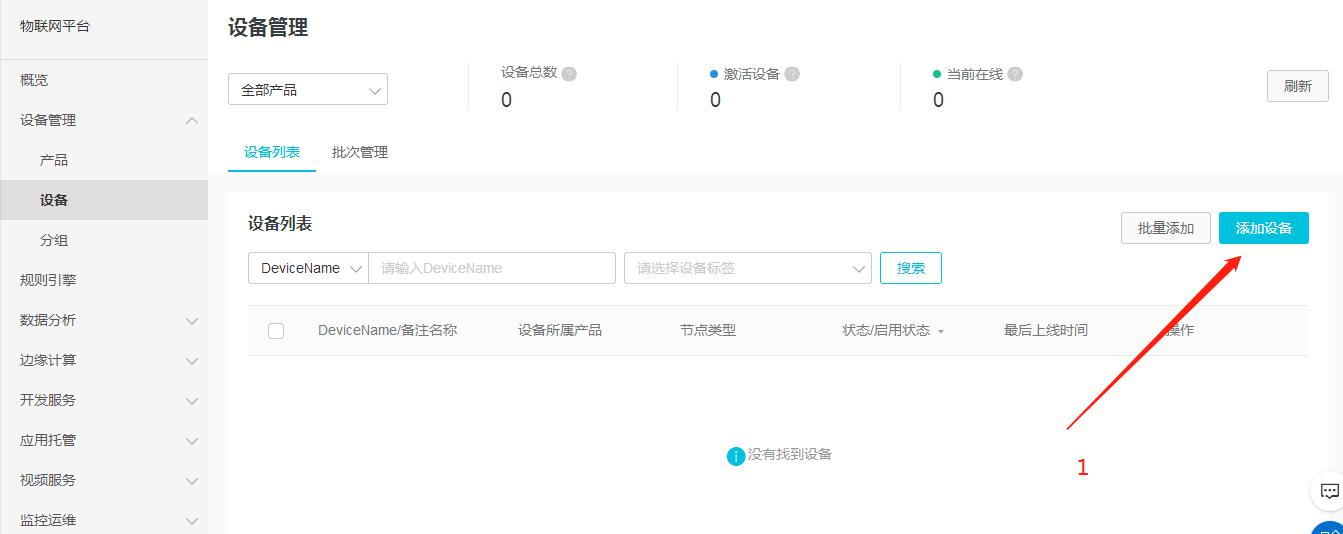

2、添加設備

點擊MQTT參數，將對應的用戶名密碼寫在MQTT配置界面。

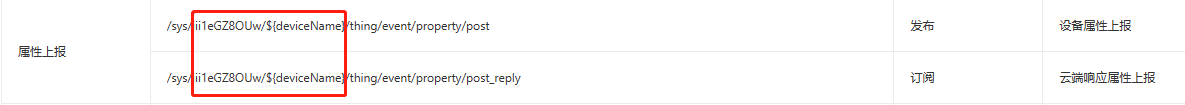

MQTT發布主題和注冊主題對應于產品的物模型通信topic，

對應自己的產品名和設備名進行更改

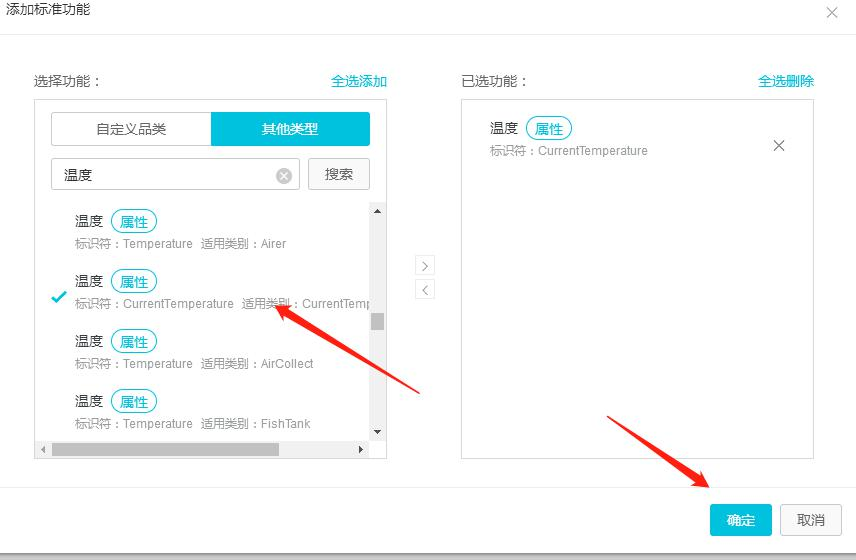

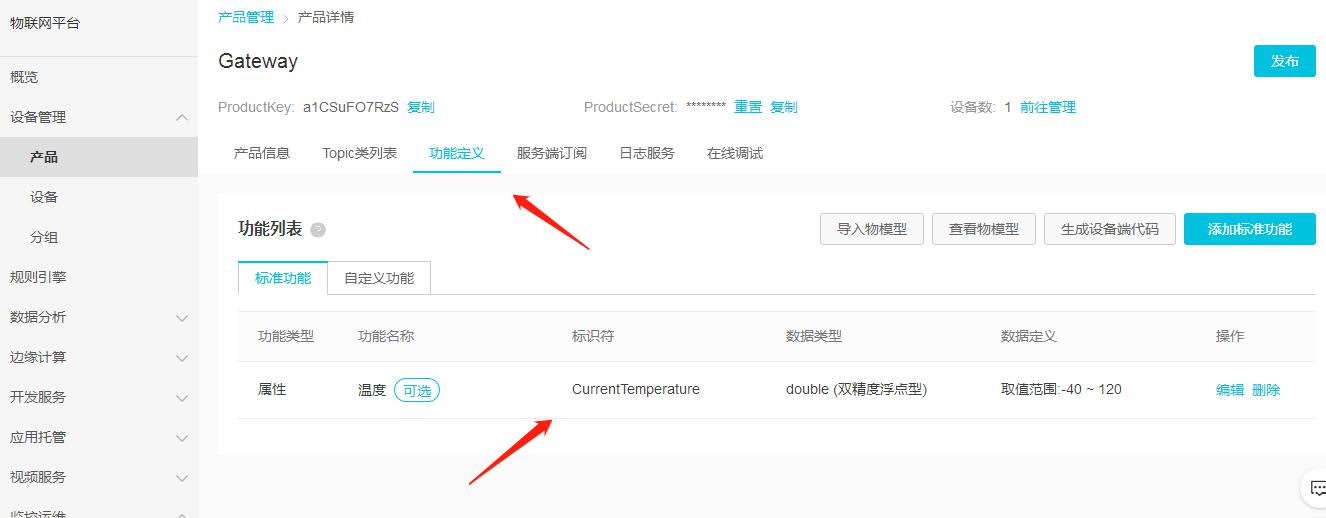

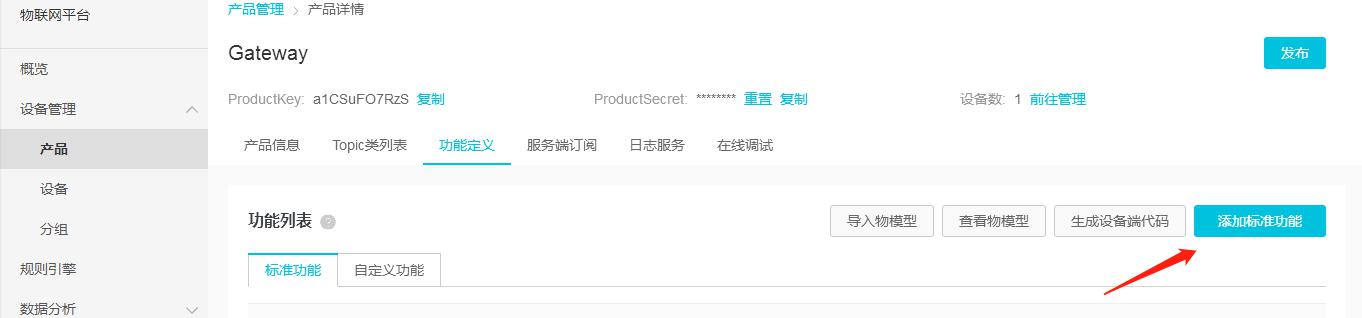

3、配置產品功能

采集規則里面的【因子名稱】要和阿里云的【標識符】保持一致，數據精度也要一致

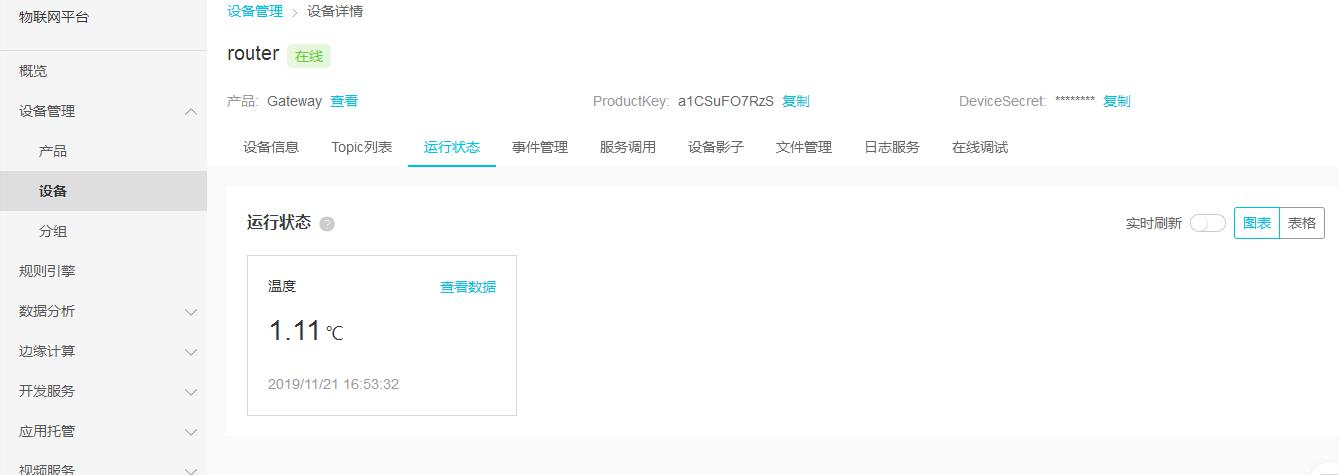

參數配置完畢，登錄阿里云可以看到采集的數據
